ビューの呼び出し関係

ビューの呼び出し関係は、オブジェクトがどのようなビューとして表れ、またビュー同士がどのような呼び出し関係で繋がるのかを可視化した図です。UIデザイン使用性チェックリストの#4に基づく、情報設計のアウトプットの1つです。

SmartHRのビューの呼び出し関係の考え方やフォーマットは、書籍『オブジェクト指向UIデザイン』(ソシオメディア・技術評論社)に掲載されている「ビューとナビゲーションの検討」を参考にしています。書籍も併せて参照してください。

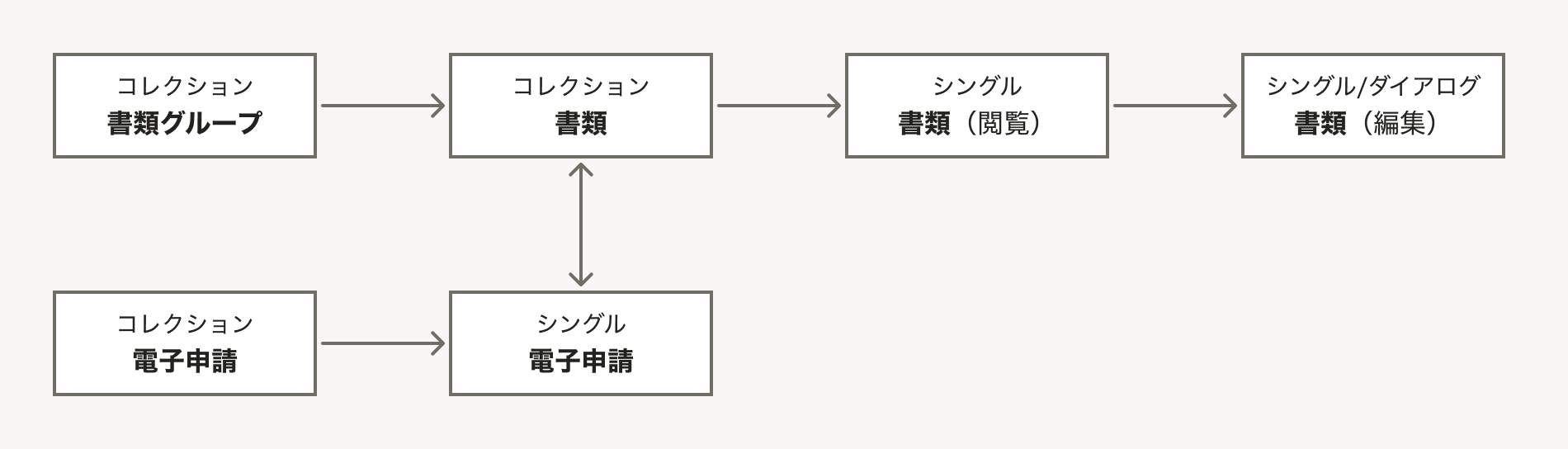

ビューの呼び出し関係の例

目的・期待すること

ビューの呼び出し関係は、主に新機能開発の際に以下のことを期待して設計します。

  • オブジェクトモデルで整理したオブジェクトが、実際にどのようなビューとして現れるのか設計・可視化すること
  • 業務に最適な画面遷移の構造を設計すること
  • プロダクト全体の画面の構成を可視化すること
  • ビューの呼び出し関係を元に構成するUIが、オブジェクト指向で設計されること

また、プロダクトの現在地を整理する目的で、既存機能の画面の構成の可視化やオブジェクトの洗い出しにも使えます。

他の図との違い

概念モデル・オブジェクトモデルとの違い

ビューの呼び出し関係は、概念モデルやオブジェクトモデルのように画面を横断して現れる抽象的な概念の構造を示す図ではありません。

それらの図で検討されたオブジェクトが、実際のUIでどう表現されるかをビューの構成から示します。

画面遷移図との違い

ビューの呼び出し関係は、画面遷移図のようにページの切り替わりの単位で繋がりを示す図ではなく、オブジェクト指向型のUIを設計するために作成します。

画面名ではなくオブジェクトの名前の記載を基本とし、コレクションやシングルといったビューの性質を併記することで、ビュー同士がどのように繋がるのかを示します。それらは必ずしも単一のページとして現れず、ページ内に複数のビューが含まれることもあります。

メインナビゲーションとの違い

ビューの呼び出し関係は、メインナビゲーションのようにプロダクトの最上位のナビゲーションの構成を示す図ではありません。

階層に関わらず、すべてのビューとその呼び出し関係を示します。

構成

ビューの呼び出し関係の構成

1. ビュー

画面上にオブジェクトが現れる際の表示単位をビューとして矩形で示します。基本的に、オブジェクトの一覧を示す「コレクション」と、1つのオブジェクトの詳細を示す「シングル」の2種類に分類します。

ダイアログやドロワーなど、ページの移動を伴わずに表示されるUIも、それがオブジェクトのコレクションやシングルである場合はビューとして記載します。一方で、確認ダイアログや入力フォームのダイアログなど、オブジェクトを操作するためのUIは記載しません。

書き方

  • 矩形の上部にビューの分類(コレクション/シングル)を、下部に対象となるオブジェクトの名前を記載します。
  • 基本的に、呼び出す順に従って、左から右に書き連ねます。

2. 呼び出し関係を示す矢印

あるビューから、別のビューがどのように呼び出されるのか、また、あるビューから、別のビューへ移動できるのかを矢印で示します。

書き方

  • 実線の矢印で示します。
  • 相互に行き来する場合は、双方向の矢印にします。

3. グルーピング

複数のビューが1つの画面内に表示される場合に、同一画面に属することをグルーピングで示します。

書き方

  • 対象のビューをまとめて矩形で囲みます。
  • 画面名がある場合は、矩形に付記することもできます。

ビューの呼び出し関係のバリエーション

登場人物ごとに扱うオブジェクトやビューが大きく異なる場合は、登場人物ごとにビューの呼び出し関係を描くことができます。

登場人物ごとのビューの呼び出し関係の例

作成手順

SmartHRのプロダクトを例にしたビューの呼び出し関係の作成手順は、下記の社内ドキュメントを参照してください。

https://app.notion.com/p/38a37b6398eb80b5acaeffc47194e0c4?source=copy_link#38a37b6398eb80b98d2ac7684c91366c別タブで開く

妥当性を判断する観点

ビューの呼び出し関係に改善点や課題が見つかった場合、オブジェクトモデルにも改善点や課題がある可能性があります。オブジェクトモデルに立ち戻ることも検討してください。

全般

#観点詳細対処法
1ビューの呼び出し関係がUIの構成と一致しているかビューの呼び出し関係は、実際のUIでのオブジェクトの扱いを示すため、UIの構造と一致します。UIに存在するオブジェクトの表示や遷移が表現されていない場合、業務に最適な呼び出し関係となっているかやオブジェクト指向になっているかが判断できません。(ビューの呼び出し関係がUIに反映されていない場合も同様)ビューの呼び出し関係に登場するビューおよびその呼び出し関係と、UIに登場するそれらを一致させてください。
2画面の階層が深くなりすぎていないかビューの呼び出し関係が何重にも続くと、目的のビューに到達するまでに何度も画面を移動することになり、操作の効率を損ねたり、必要なビューにたどり着けない可能性を高めます。特に、重要なオブジェクトのビューが深い階層にあると、操作の効率を大きく損ねます。多重な呼び出し関係を減らしてビュー同士を並列に扱ったり、複数のビューをグルーピングして1つの画面にまとめることで、画面の移動回数を減らすことを検討してください。それでも解決しない場合、ビューの呼び出し関係はオブジェクトモデルの親子関係を引き継いでいることが多いため、オブジェクトモデルに立ち戻り、オブジェクト同士の親子関係を再検討してください。

ビュー

#観点詳細対処法
3オブジェクトモデルに登場するすべてのオブジェクトがビューとして登場しているかビューの呼び出し関係は、実際のUIでのオブジェクトの扱いを示すため、基本的にすべてのオブジェクトが登場します。ビューの呼び出し関係に登場しないオブジェクトがある場合、必要なビューが見落とされているか、オブジェクトではないものをオブジェクトとして扱っている可能性があります。オブジェクトに対応するビューを追加してください。オブジェクトに対応するビューが不要に思える場合は、オブジェクトモデルに立ち戻り、それがオブジェクトとして扱うべき情報か再検討してください。
4オブジェクトモデルに登場しない情報についてのビューが登場していないかビューの呼び出し関係は、実際のUIでのオブジェクトの扱いを示すため、基本的にオブジェクト以外を対象としたビューは登場しません。オブジェクトモデルに登場しない情報のビューがある場合、必要なオブジェクトが見落とされているか、オブジェクト以外の一覧表現(機能のナビゲーションや、情報のグルーピング)をビューとして扱っている可能性があります。オブジェクトモデルに立ち戻り、オブジェクトを見落としていないか再検討してください。
51つのオブジェクトに対して、コレクションとシングルの両方が登場しているか基本的に、オブジェクトには、コレクションとシングルの2つのビューが対応します。(例外的に、コレクションだけですべての操作が完結する場合にはシングルを省略したり、マイページのようにインスタンスが1つに定まる場合にはコレクションを省略することがあります。)不足しているビューがないか確認し、必要に応じて追加してください。
6同じオブジェクトのコレクションやシングルが大量に登場していないか表示形式が異なる場合や、絞り込みが適用されている場合など、同じオブジェクトのコレクションやシングルを複数用意することがあります。これが大量に発生すると、ユーザーが同じオブジェクトを別のものとして認識してしまったり、ビューの切り替えが操作の負荷になる可能性があります。同じオブジェクトのコレクションやシングルを1つにまとめ、複数の呼び出し元から同じビューを呼び出すように整理できないか検討してください。特定の業務に特化したビューが必要で、ビューの絞り込みや表示変更では不十分な場合のみ、ビューを分けてください。

呼び出し関係

#観点詳細対処法
7コレクションがコレクションを呼び出していないかコレクションはオブジェクトの集合であるため、コレクションが呼び出す対象はシングルです。コレクションがコレクションを呼び出す関係となっている場合、必要なオブジェクトやシングルビューが見落とされているか、オブジェクト以外の一覧表現(機能のナビゲーションや、情報のグルーピング)をコレクションとしている可能性があります。見落としているビューがないか、オブジェクト以外の一覧をビューとして扱っていないか、見落としているオブジェクトがないか確認し、コレクションがコレクションを呼び出す関係を解消してください。
8オブジェクト同士の関係性に矛盾していないかオブジェクトモデルでのオブジェクトの親子関係は、基本的にビューの呼び出し関係としても同じように現れます。親子関係が逆転していたり、呼び出し関係がない場合、オブジェクト同士の関係性の理解を妨げます。オブジェクトモデルでの親子関係を反映してください。そのままで不都合がある場合は、オブジェクトモデルに立ち戻り、オブジェクト同士の関係性を再検討してください。
9オブジェクト同士の関係の多重度が、ビューの呼び出し関係に反映されているかオブジェクト同士の関係の多重度は、ビューの呼び出し関係として現れることが多いです。例えば、オブジェクトAとオブジェクトBが1:nの関係にある場合、1つのAに対してBが複数あるので、AのシングルからBのコレクションを呼び出す関係が生じます。オブジェクト同士の関係の多重度が、ビューの呼び出し関係に反映されているか確認してください。対応していなかったり、矛盾している場合は、不足している呼び出し関係やビューがないか確認してください。また、必要に応じて、オブジェクトモデルに立ち戻り、オブジェクト同士の多重度が適切か確認してください。
10複雑な呼び出し関係が発生していないか大量の矢印が発生していたり、矢印が入り組んでいる場合、ユーザーがビューの関係からオブジェクト同士の関係を学習しづらくなります。ユーザーの目的を達成するのに最適なビューの経路を検討し、不要な呼び出し関係を削除してください。
11呼び出し関係に不足はないか業務のなかで必ず続けて扱うビュー同士に呼び出し関係がないと、ユーザーの業務は中断されてしまいます。ユーザーの目的を達成するのに最適なビューの経路を検討し、必要な呼び出し関係を追加してください。
